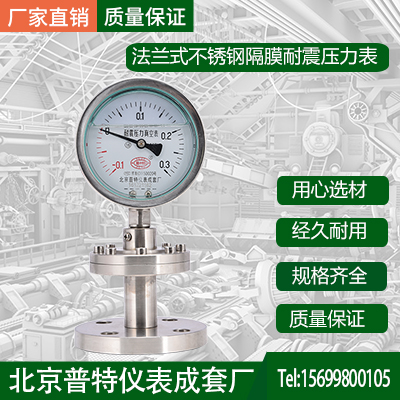

Y100MG工字法兰隔膜压力表






产品简介:
Y-MF工字法兰隔膜压力表采用间接测量结构,适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。工字法兰隔膜压力表隔离膜片有多种材料,以适应各种不同腐蚀性介质。
工字法兰隔膜压力表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业
Y-MF工字法兰隔膜压力表型号命名.





工字法兰隔膜压力表结构原理:
隔膜在被测介质压力作用下产生变形,密封液被压,形成一个相当于P的压力,传导
至压力仪表,显示被测介质压力值。
Y-MF工字法兰隔膜压力表连接器型号尺寸:
工型法兰(MG)
测量上限 MPa
管子通径 DN
法兰连接
螺孔 L
D
K
d
B
c
f
0.1~1.6
20
105
75
58
18
16
2
14
25
115
85
68
25
16
2
14
2.5~4
20
105
75
58
18
16
2
14
25
115
85
68
25
16
2
14
可按化工部HG,国标GB及日本JIS,美国ANSI等标准制造
Y-MF工字法兰隔膜压力表使用与订货须知:   &nb, sp;  不得拆卸或更换已配置的仪表,以免填充液外泄影响性能。订购工字法兰隔膜压力表请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料,以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表,请另行详细说明。
我公司也可按用户要求定制进口设备配套工字法兰隔膜压力表

,,
